【焼成加工用】 焼成フィルム/グリーンシート

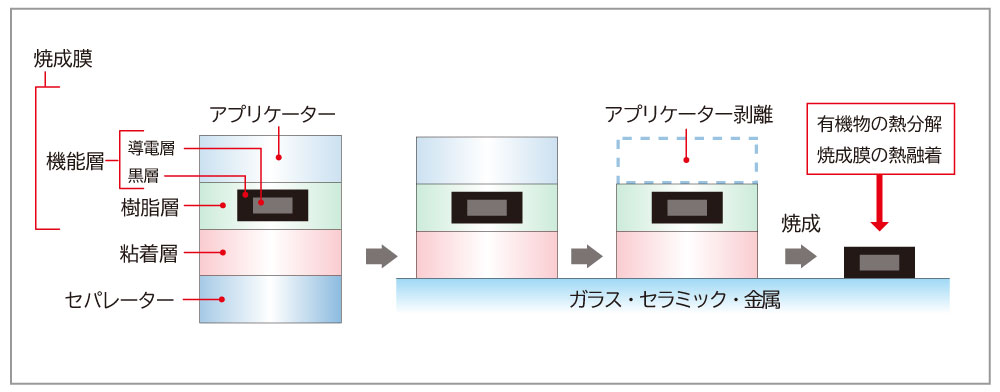

無機物質からなる機能層と有機物からなる樹脂層及び粘着層を500℃以上の温度で焼成することにより有機物を熱分解し、無機物質からなる機能層のみを被着体に焼結させます。

焼成により機能層の無機物のみをガラスやセラミックス、金属上に焼結させます。機能層に使用する無機物には、金属、無機顔料、セラミックスが利用できます。機能層の材料により異なる機能の付与が可能です。

・金属など導電材料
　アンテナや高温対応ヒーターなど

・黒顔料など
　製造管理用コードや製品表示・品質表示・注意表示など　

・多色の顔料
　セラミック写真画像など

被着体の焼成時間は長時間・短時間ともに対応可能です。

・長時間焼成での実績
　プラズマディスプレーのプラズマ放電部分の隔壁の形成

・短時間焼成での実績
　自動車用デジタルテレビ用アンテナ

製品の特性・品質・機能を保持したまま加熱・冷却時の熱膨張・熱収縮などの強烈なストレスにも対応できます。またセラミックス素材の選び方にもよりますが、焼成後の耐久性は抜群で、とても厳しい車載基準もクリアしております。

スクリーン印刷にて形成のため、位置精度が高く多層・積層での印刷も可能です。例えば自動車用のアンテナだと黒色セラミックス層/配線層/黒色セラミックス層と重ねることにより配線部の変色を防げます。また、絶縁層を介して導電層を形成したい場合も、絶縁層上に導電層の形成も可能です。膜厚の厚い機能層の形成についても、位置精度高く積層が可能のため厚膜化も可能です。

フレキシブルなフィルムに形成しているため、3次元形状の曲面などにも形成可能です。また、ガラス、セラミックス、金属などの被着体の平面に焼結させることも可能です。

自動車用のデジタルTVアンテナに用いられる焼成フィルムは、導電層を黒層で挟んだ構造となっており、化学反応による導電層の変色を防ぎます。製造ラインに合わせた高速焼成、多層同時焼成が可能なフィルムで、各種パターンのアンテナに対応できます。また、専用の転写装置もご提案いたします。

機能層に金属線を形成し、その金属線に電圧を印加することによりヒーターとして作用します。高温での発熱も可能であり、温度は300℃以上に達します。

セラミックスなど焼成を含む工程のある製品や金属製品に2次元管理コードなどを貼り付けて焼成することで、剥がれることのない高耐久性のあるコードの付与が可能になります。長期利用によるラベル剝がれにお困りの方におすすめです。

水貼りや特殊な処理をすることなく、既存のラベラーによる高速自動貼り付けが可能な焼成型デザインラベルです。多色化、グラデーション化など従来の直接印刷では表現することが難しい、豊かな色調・画像を形成することができます。
